河南焊煙除塵項目— 車間多工位焊煙除塵設備
來源：http:/// 發布時間：2020-08-08
現場工況

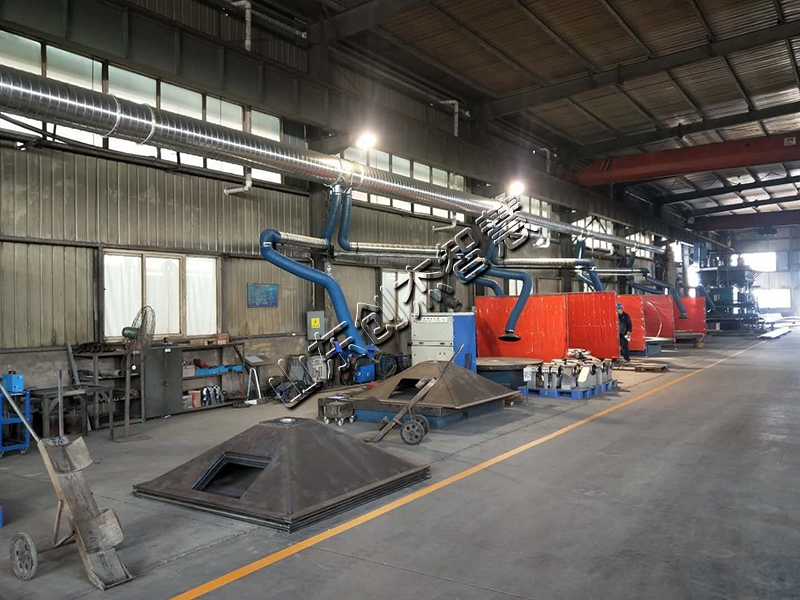

生產車間一條線內7個焊接工位，每個工位有四個吸氣臂。28個伸縮集氣罩方式收集定點焊接煙塵，通過排風機、排風管將打磨、焊接煙塵引入旋風除塵器、濾筒除塵器進行煙塵處理，處理后的潔凈空氣送回車間。
吸風軟管：直徑200mm，長度3500mm。
旋轉支撐臂風管：直徑200mm。長度2500mm。
支架：100×100 方管，
每個吸氣臂處理風量為3000m³/h，四個吸氣臂總風量為12000m³/h
每個工位配1套12000m³/h旋風除塵器、1套12000m³/h濾筒除塵器、1臺12000m³/h風量的除塵風機。
車間多工位焊煙除塵設備
根據現場工況再結合工件大小確定收集方式，吸氣臂式或集煙罩式；
每個工位上方預留一根支管與吸氣臂或集煙罩鏈接；
所有支管根據管徑遞變方式與主管道鏈接；
煙塵通過吸氣臂或集煙罩收集后，經過支管、主管道進入除塵器機體，除塵器入口設有阻隔板，在阻隔板的作用下大顆粒煙塵經過撞擊改變運行方向，直接落入灰斗內，剩余較小顆粒煙塵經過PE覆膜聚酯纖維濾筒過濾后排放；
煙塵處理裝置—濾筒除塵器
a、濾筒采用進口聚酯纖維作為濾料，把一層亞微米級的超薄纖維粘附在一般濾料上，并且在該粘附層上纖維間的排列非常緊密，很小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面；
b、濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊；
c、 濾筒高度小，安裝維修工作量??；
d、與同體積除塵器相比，過濾面積相對較大，過濾風速較小，阻力不大；
e、 單機除塵器清灰采用脈沖噴吹在線清灰方式。
f、 除塵效率高，操作方便；
生產車間一條線內7個焊接工位，每個工位有四個吸氣臂。28個伸縮集氣罩方式收集定點焊接煙塵，通過排風機、排風管將打磨、焊接煙塵引入旋風除塵器、濾筒除塵器進行煙塵處理，處理后的潔凈空氣送回車間。
吸風軟管：直徑200mm，長度3500mm。
旋轉支撐臂風管：直徑200mm。長度2500mm。
支架：100×100 方管，
每個吸氣臂處理風量為3000m³/h，四個吸氣臂總風量為12000m³/h
每個工位配1套12000m³/h旋風除塵器、1套12000m³/h濾筒除塵器、1臺12000m³/h風量的除塵風機。
車間多工位焊煙除塵設備
根據現場工況再結合工件大小確定收集方式，吸氣臂式或集煙罩式；
每個工位上方預留一根支管與吸氣臂或集煙罩鏈接；
所有支管根據管徑遞變方式與主管道鏈接；
煙塵通過吸氣臂或集煙罩收集后，經過支管、主管道進入除塵器機體，除塵器入口設有阻隔板，在阻隔板的作用下大顆粒煙塵經過撞擊改變運行方向，直接落入灰斗內，剩余較小顆粒煙塵經過PE覆膜聚酯纖維濾筒過濾后排放；
煙塵處理裝置—濾筒除塵器
a、濾筒采用進口聚酯纖維作為濾料，把一層亞微米級的超薄纖維粘附在一般濾料上，并且在該粘附層上纖維間的排列非常緊密，很小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面；
b、濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊；
c、 濾筒高度小，安裝維修工作量??；
d、與同體積除塵器相比，過濾面積相對較大，過濾風速較小，阻力不大；
e、 單機除塵器清灰采用脈沖噴吹在線清灰方式。
f、 除塵效率高，操作方便；
